三维柔性焊接平台 |
|
|
产品材质：HT250-300 |
硬度：HB170-240 |
|
孔径：ф28mm、ф16mm |
平面度：0.08mm/m2 |
|
孔距公差：≤0.05mm |
垂直度：0.08 mm/m2 |
|
孔径公差：±0.05mm |
平行度：0.08 mm/m2 |
|
加工方式: 数控机床加工 |
抗拉强度：240MPa |
|
包装：木制全包 |
质保期：一年 |
三维柔性焊接平台特点：
⊙三维柔性焊接平台共有五个工作面,侧面用于扩展或辅助定位；
⊙按系列分为D16/D28两个系列；
⊙D16系列的孔为Φ16,孔间距为50mm±0.05阵列组成，表面分布着50x50mm的网格线；
⊙D28系列的孔为Φ28,孔间距为100mm±0.05阵列组成，表面分布着100x100mm的网格线。
三维孔系组合柔性焊接工艺装备：
【组合】：因为所有附件都是事先预制好的，可根据产品的需求任意组合及调整。
【三维】：代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向，四周边可用作垂直方向的安装，从而达到立体组合。
【孔系】：这套夹具的主要特点就是从平台到附件都是标准孔没有传统的螺纹或t型槽，配合快速锁销就能使装配变得更加快捷方便，定位更准确。
|
D28三维焊接平台规格型号 |
||
|
（长X宽X高）mm |
孔数(个) |
重量（kg） |
|
1000x1000X200 |
216 |
300 |
|
1200x1000X200 |
248 |
360 |
|
1500x1000X200 |
296 |
525 |
|
1500x1500X200 |
401 |
768 |
|
2000x1000X200 |
376 |
636 |
|
2000x1500X200 |
506 |
954 |
|
2000x2000X200 |
636 |
1272 |
|
2400x1200X200 |
500 |
914 |
|
2500x1500X200 |
611 |
1313 |
|
3000x1500X200 |
716 |
1452 |
|
4000x2000X200 |
1156 |
2369 |
以上规格D28系列的均有库存，D16系列的平台需要和客服咨询是否有库存。
（注：以上规格基本有库存，承揽非标规格订做。包装：木制全包）
温馨提示：花岗石方尺在订购时请咨询凤远机械www.fyjxlj.com在线客服确认规格、精度、工期、运输费用、下单方式等相关事宜。如客服不在，请留言留下您的联系方式及所需规格，销售人员会在时间和您取得联系，感谢您的访问！

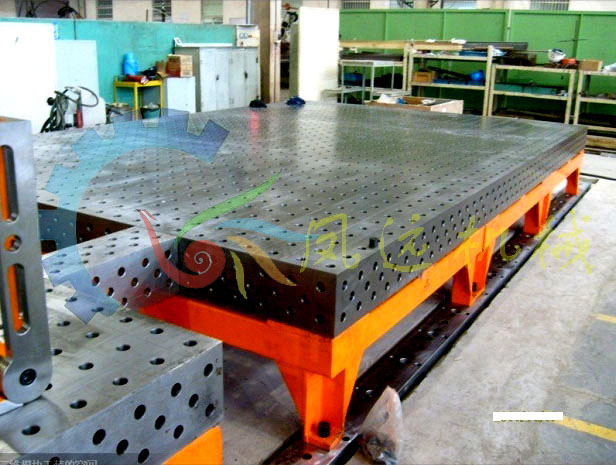

加工好的铸铁三维平台
三维平台组装后示意图片
二维焊接平台
三维平台底部加强盘结构
使用中的三维平台
三维八角工作台
